德萊賽Consolidated(康索里德)1700安全閥
國內某電廠2×600 MW超臨界機組于2007年投產發電，鍋爐安全閥使用某國外品牌，自電廠投產運行以來，鍋爐啟動分離器安全閥反復出現泄漏問題，經過多次檢修，并更換過關鍵零部件，泄漏缺陷均未能消除，長期以來，既浪費能源，又影響發電廠機組的安全運行。

GE檢測控制技術的流體過程技術(F&PT)人員與電廠技術專員一起，現場查看了原安全閥的使用情況，分析了原安全閥長期泄漏的原因，共同探討研究將鍋爐啟動分離器位置的安全閥替換成德萊賽Consolidated安全閥的可行性，并提出整套的安全閥技術改造方案，同時提供相同類型發電機組使用德萊賽Consolidated安全閥業績電廠，供電廠人員進行調研。最終通過該方案，并根據發電廠情況，分批逐步更換鍋爐啟動分離器安全閥，目前第一批更換的安全閥已經投產使用了2年多時間，第二批更換的安全閥也使用了1年多時間，均未再發生頻繁泄漏的問題。

現將康索里德安全閥與原品牌安全閥的技術特點進行對比如下：

一、原安全閥采用的是軛架式設計。德萊賽Consolidated安全閥采用為側桿式設計，側桿式設計可確保在機組運行時，因安全閥閥體受熱導致的膨脹量在側桿處釋放，而不會傳遞到閥桿影響安全閥起跳壓力值的準確性。此種設計還可最大限度地減小熱應力以及對彈簧的熱輻射等不良影響，確保安全閥整定壓力值的準確。

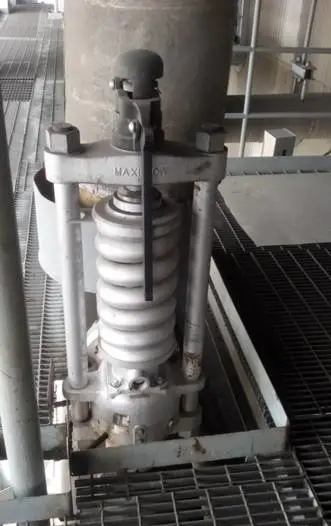

圖一德萊賽Consolidated

安全閥

圖二 原安全閥





另外，由于采用側桿式設計，德萊賽Consolidated安全閥在現場檢修維護相對簡單。對安全閥進行解體和組裝時無需使用特殊專用工具，非常方便，省時省力。

二、原安全閥閥芯為平板式剛性連接形式，德萊賽Consolidated安全閥采用的專為應用于電廠高溫高壓蒸汽介質設計的熱閥芯（Thermodisc），德萊賽Consolidated也是世界上最早發明并使用此種設計形式閥芯的廠家，已有50多年的應用歷史。此種閥芯的密封面作用于閥芯與閥座接觸部分的閥唇上。閥芯材料經過特殊的熱處理后，具有極高的柔性與彈性，可以保證在高溫高壓下與閥座的緊密接觸，穩定性非常好。同時，系統內部的蒸汽壓力作用于閥芯密封面的內表面上，起到了增強密封的效果。

圖三 康索里德安全閥閥芯結構

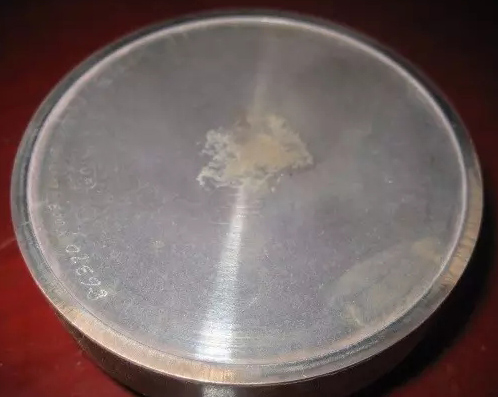

圖四 原安全閥閥芯結構

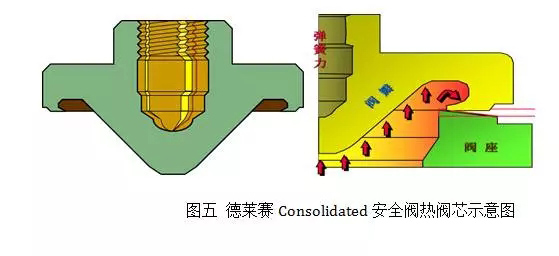

從下面也可具體看出德萊賽Consolidated安全閥熱閥芯在實際工作的狀態。

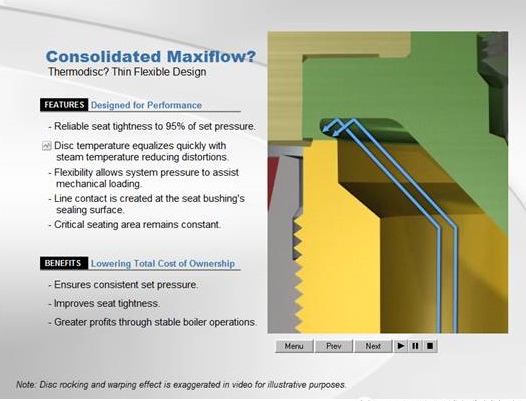

圖六：蒸汽壓力作用于閥芯封面的內表面上，起到了輔助增強密封的效果

圖7 閥桿作用點在密封面以下，增強了安全閥整體的穩定性，減少發生泄漏的可能

同時，德萊賽Consolidated安全閥使用背壓輔助回座技術，采用重疊套環的設計，使閥門起跳時消除了背壓的影響，可以確保回座比壓差可以達到3％。普通安全閥如果僅靠對上下調節環進行調整，是很難達到這一技術指標的。

德萊賽Consolidated安全閥具有可以信賴的調整能力。重疊套環、上下調節環等三組可調部件，確保起跳回座調整的簡單可靠。

德萊賽Consolidated安全閥采用了特殊的加工工藝，使閥瓣壓環外表面加工有數條橫向平行的環型槽，可有效避免閥門起跳時閥瓣壓環與導承間由于高速旋轉而產生磨擦，造成卡澀等故障。

德萊賽Consolidated安全閥的品牌國際公認；獲得ASME、ANSI、NBBPVI及國內相關部門的各項認證。德萊賽Consolidated從品牌、產品質量，以及技術解決方案上都是您可信賴的首選伙伴。
